    B型、G型螺杆泵

    产品描述:

    G25-1单螺杆泵概述

    单螺杆泵是一种内啮合回转式容积泵,单线螺旋的转子在双线的螺旋定子孔内绕定子轴线作行星回转时,转子—定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到输送端。由于这些特性,单螺杆泵特别适合下列情况的工作:

    1. 高粘度介质的输送
    2. 含固体颗;蛳宋慕橹
    3. 要求输送连续、压力稳定,不出现往复泵的周期性脉动
    4. 要求输送搅动小,不剪切被输送介质的原有结构
    5. 传动可采用联轴器直接传动,或采用调速电机、三角带、变速箱等装置变速
    6. 流量与转速成线性关系,可以方便的通过调整转速来调整流量,以达到控制流量的目的

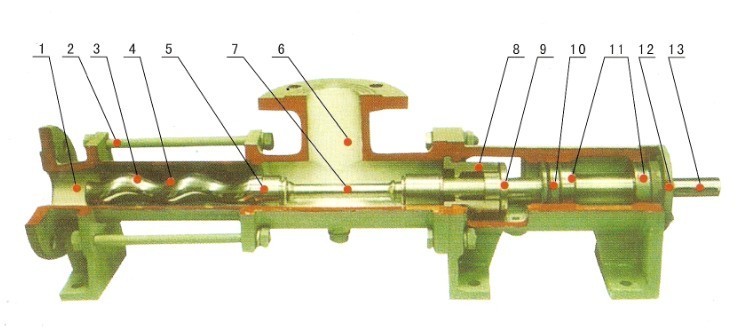

    G25-1单螺杆泵结构

    1

    出料口

    5

    万向节总成

    9

    填料压盖

    13

    传动轴

    2

    拉杆

    6

    吸入口

    10

    轴承座

    3

    定子

    7

    连节轴

    11

    轴承

    4

    螺杆轴

    8

    填料座

    12

    轴承盖

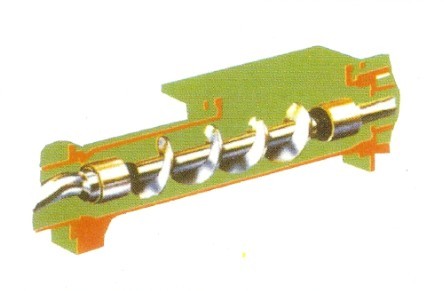

    输送特高粘度,可把吸入口定做成螺旋进料

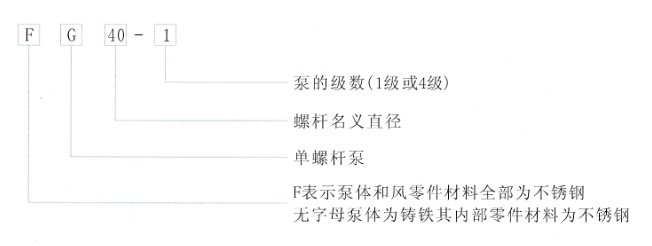

    G型螺杆泵型号

    G25-1单螺杆泵介质选型

    请注意

    1. 性能表的试验数据以20 ℃的清水为介质,粘度是1mm2/S
    2. 当泵输送高粘度或有颗粒的介质时,根据介质的性质,泵的转速必须不同
    3. 当泵输送不同磨损性介质时,泵的转速也必须不同。

    根据介质粘度选择泵的转速

    介质粘度

    1-1000(CSt)

    1000-10000(CSt)

    10000-100000(CSt)

    100000-1000000(CSt)

    转速

    600-1000

    300-600

    200-400

    20-100

    根据介质的磨损性选择泵的转速

    无磨损性

    淡水、促凝剂、油、浆汁、肉末、肥皂水、甘油等

    600-1000

    一般

    泥浆、工业废水、油漆颜料、粘灰浆、鱼、麦麸过滤后的沉积物等

    300-600

    严重

    石灰浆、粘土、灰泥、陶土

    50-200

    应用领域:市政工程,船舶工业,石油工业,医药、日化,食品酿造业,建筑工业,非金属矿,采矿工业,化学工业,印刷、造纸工业等‘

    G型单螺杆泵性能参数

    型号

    流量
    (m3/h)

    压力
    (Mpa)

    允许最
    高转数
    (r/min)

    电机
    功率
    (kw)

    必需汽
    蚀余量
    (m)

    进口法
    兰通径
    (mm)

    出口法
    兰通径
    (mm)

    允许颗
    粒直径
    (mm)

    允许纤
    维长度
    (mm)

    G10-1

    0.1

    0.8

    960

    0.55

    3

    25

    25

    1

    20

    G10-2

    1.6

    G13-1

    0.4

    0.6

    960

    0.55

    3

    25

    25

    1

    20

    G13-2

    1.2

    G15-1

    0.8

    0.6

    960

    0.75

    3

    25

    25

    1

    20

    G15-2

    1.2

    G20-1

    0.8

    0.6

    960

    0.75

    4

    25

    25

    1.5

    25

    G20-2

    1.2

    1.5

    G25-1

    2

    0.6

    960

    1.5

    40

    32

    2

    30

    G25-2

    1.2

    2.2

    G30-1

    5

    0.6

    960

    2.2

    50

    40

    2.5

    35

    G30-2

    1.2

    3

    G35-1

    8

    0.6

    960

    3

    65

    50

    3

    40

    G35-2

    1.2

    4

    G40-1

    12

    0.6

    960

    4

    80

    65

    3.8

    45

    G40-2

    1.2

    5.5

    G50-1

    20

    0.6

    720

    5.5

    4.5

    100

    80

    5

    50

    G50-2

    1.2

    7.5

    G60-1

    30

    0.6

    720

    11

    5

    125

    100

    6

    60

    G60-2

    1.2

    15

    G70-1

    38

    0.6

    720

    11

    150

    125

    8

    70

    G70-2

    1.2

    18.5

    G85-1

    56

    0.6

    630

    15

    150

    150

    10

    80

    G85-2

    1.2

    30

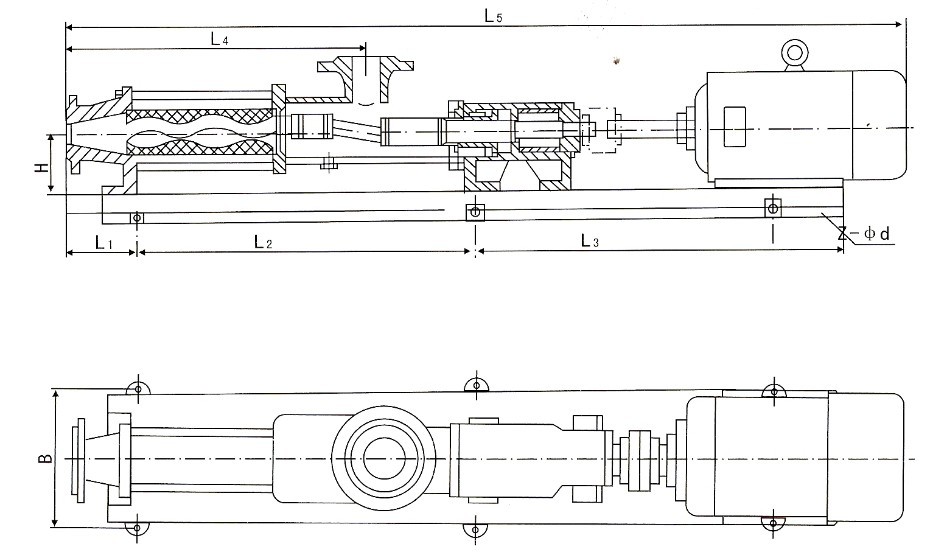

    G25-1单螺杆泵尺寸安装

    型号 L1 L3 L4 L5 H H1 B B1
    G20-1 93 545 220 800 130 195 125 160 Ø14×4
    G25-1 135 800 325 1140 145 250 160 180 Ø14×4
    G25-2 110 935 460 1280 160 260 160 200 Ø14×4
